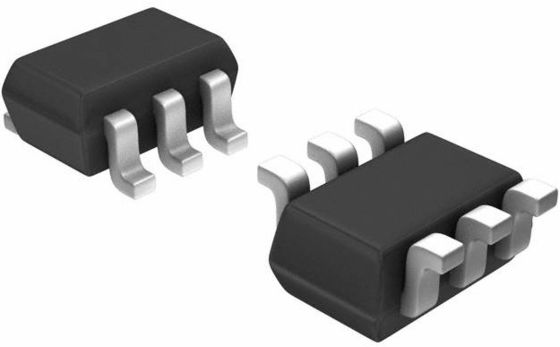

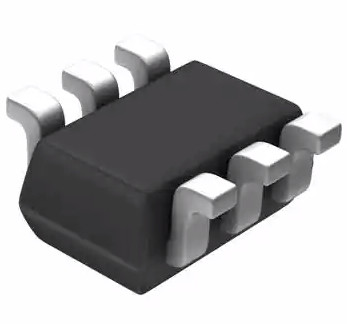

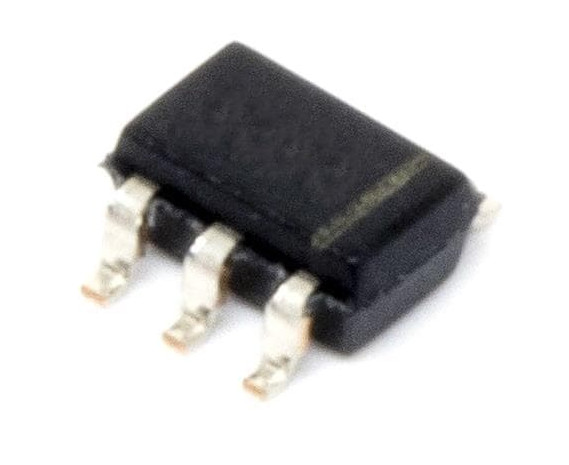

AD5247BKSZ100-1RL7デジタルの電位差計100kのオーム1回路128の蛇口私² C

AD5247BKSZ100-1RL7デジタルの電位差計100kのオーム1回路128の蛇口私² CインターフェイスSC-70-6

特徴

128の位置

端末相互の抵抗:5 kΩ、10 kΩ、50 kΩ、100 kΩ

Ultracompact、SC70-6 （× 2つのmmの2.1 mm）パッケージ

私2C互換性があるインターフェイス

ワイパー記録の完全な読み書き

midscaleへの事前調整パワー

単一供給2.7 Vから5.5ボルト

加減抵抗器モード温度係数:45 ppm/°C

低い電力、IDD =典型的な3.3ボルトの0.9のµA

広い実用温度範囲:−40°Cへの+125°C

適用

新しい設計の機械電位差計の取り替え

圧力、温度、位置、化学薬品および光学センサーのトランスデューサーの調節

RFのアンプ偏ること

LCDの明るさおよび対照調節

自動車電子工学の調節

利益制御および調節を相殺するため

機能ブロック ダイヤグラム

概説

AD5247は密集したの、× 2つのmmの2.1 mmの128位置の調節の適用のための包まれた解決提供する。この装置は機械電位差計か可変的な抵抗器として同じ電子調節機能を行う。4つの端末相互の抵抗の価値（5 kΩ、10 kΩ、50 kΩで利用できるおよび100 kΩ）、これらの低温係数装置は高精度なおよび安定性の可変抵抗の調節にとって理想的である。ワイパー設定は現在のワイパー記録の制御ワードを読むのにまた使用することができるI2 C互換性があるデジタル・インターフェイスを通して制御可能である。10のkΩにおよび100つのkΩの選択にそれぞれ利用できる3つのハードコード奴隷の住所選択が1台のI2 Cバスのこれらの装置の3へのユーザー アクセスを許可するためにある（奴隷の住所位置の詳細なリストについては表8を見なさい）。固定抵抗器のワイパーとどちらかの終点間の抵抗はRDACの掛け金に移るデジタル コードに関して直線に変わる。言葉のデジタル電位差計、VR （可変的な抵抗器）に注意すれば、RDACはこの文書で交換できるように使用される。2.7ボルトから5.5ボルトのからの作動電源および0.9のµAを消費すること（3.3 V）はAD5247が携帯用電池式の適用で使用されるようにする。

AD5247BKSZ100-1RL7の指定

原物

私達の会社はプロダクトの各バッチが元の工場から来る保障し、ことを元のラベルおよび専門のテスト代理店のレポートを提供できる。

価格

私達はいろいろな引用語句チャネルを提供し、交渉の後で順序の契約に署名する。

トランザクション

コミュニケーションおよび一致の後で、私達は支払を整理するために導く。

納入サイクル

同日配達は、一般に5-12仕事日、伝染病の間に私達追う全プロセスをわずかに遅れるかもしれない。

輸送

私達はあなたの国に従って適切な交通機関モードを選ぶ。

包装

あなたとのコミュニケーションの後で、私達は商品の重量に従って商品の安全な配達を保障するために適切な包装方法を選ぶ。
