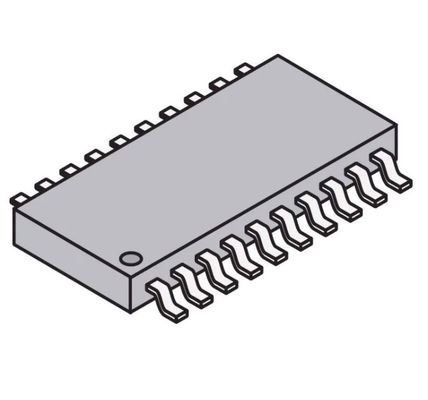

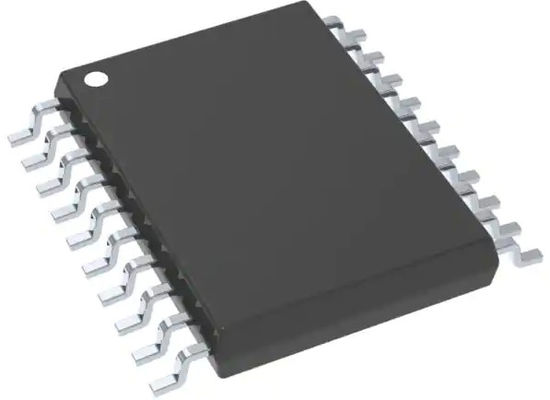

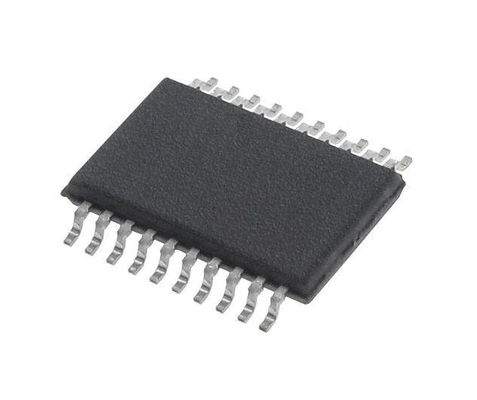

PIC16F690T-I/SS PIC 16Fのマイクロ制御回路IC 8ビット20MHz 7KBフラッシュ20-SSOP
| 起源の場所 | 米国 |
|---|---|
| ブランド名 | Microchip Technology |
| 証明 | RoHS |
| モデル番号 | PIC16F690T-I/SS |
| 最小注文数量 | 1 |
| 価格 | negotiations |
| パッケージの詳細 | カットテープ(CT) |
| 受渡し時間 | 5-8の仕事日 |
| 支払条件 | T/T |
| 供給の能力 | 10000 |
無料サンプルとクーポンについては、私に連絡してください。
ワッツアップ:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| コアサイズ | 8ビット | 速度 | 20MHz |
|---|---|---|---|
| 周辺機器 | ブラウンアウト検出/リセット、POR、PWM、WDT | I/O数 | 18 |
| 電圧-供給（Vcc/Vdd） | 2V | 5.5V | データコンバーター | A/D 12x10b |
製品の説明
PIC16F690T-I/SS PIC 16Fのマイクロ制御回路IC 8ビット20MHz 7KB （4K X 14）フラッシュ20-SSOP
高性能RISC CPU
•学ぶ35の指示だけ:
- 枝を除くすべての単一周期の指示
•規定回転数:
- DC – 20のMHzの発振器/クロックの入力
- DC – 200 nsの命令サイクル
•割り込み機能
•8レベルの深いハードウェア積み重ね
•直接の、間接および相対的なアドレッシング・モード
特別なマイクロ制御回路特徴
•精密内部発振器:
- 工場は± 1%に目盛りが付いていた
- ソフトウェア8つのMHzから32のkHzの選択可能な周波数範囲
- 調整可能なソフトウェア
- 二段変速式起動モード
- 水晶失敗重大な適用のために検出するため
- 力の節約のための操作の間のクロック・モードの切換え
•パワー セービングの休眠モード
•広い作動の電圧範囲（2.0V-5.5V）
•産業および延長温度較差
•パワー調整（POR）
•パワーアップ タイマー（PWRTE）および発振器の起動のタイマー（OST）
•ソフトウェア制御選択の節電の調整（BOR）
•ソフトウェアが付いているオン破片の発振器（完全なPrescalerのソフトウェア選択可能でわずかな268秒）が付いている高められたLow-Currentウォッチドッグ タイマー（WDT）は可能になる
•多重型にされたマスターの明確な/入れられたPin
•プログラム可能なコード保護
•高い持久力Flash/EEPROMの細胞:
- 100,000は抜け目がない持久力を書く
- 1,000,000はEEPROMの持久力を書く
- 抜け目がない/データEEPROM保持:> 40年
•高められたUSARTモジュール:
- サポートRS-485、RS-232および林2.0
- 自動ボーは検出する
- スタート・ビットのローパワー特徴の自動航跡
•スタンバイの流れ:-典型的な50 nA @ 2.0V
•動作電流:
- 11 μA @ 32のkHz、典型的な2.0V
- 220 μA @ 4つのMHz、典型的な2.0V
•ウォッチドッグ タイマーの流れ:
- <1>典型的なμA @ 2.0V
周辺特徴
•17の入力/出力ピンおよび1つの入力だけPin:
- 直接LEDドライブのための高い現在の源/流し
- 割り込み変更ピン
- それぞれプログラム可能で弱い懸垂
- 超ローパワー目覚し（ULPWU）
•アナログのコンパレーター モジュール下記のものの:
- 2つのアナログのコンパレーター
- プログラム可能なオン破片の電圧参照（CVREF）モジュール（VDDの%）
- 入手しやすいコンパレーターの入出力外的に
- SRの掛け金モード
- タイマー1のゲートの同時性の掛け金
- 固定0.6V VREF
•A/Dのコンバーター:
- 10ビット決断および12のチャネル
•Timer0:8ビット プログラム可能なPrescalerの8ビット タイマー/カウンター
•高められたTimer1:
- prescalerが付いている16ビットのタイマー/カウンター
- 外的なTimer1ゲート（計算可能になるため）
- Timer1発振器としてLPモードでOSC1およびOSC2を使用する選択選ばれるINTOSCならモード
•Timer2:8ビット期間の記録、PrescalerおよびPostscalerの8ビット タイマー/カウンター
•高められる、PWM+モジュール捕獲しなさい、比較しなさい:
- 16ビットの捕獲、最高の決断12.5のns
- 、最高の決断200 ns比較しなさい
- 1つ、2つか4つの出力チャネル、プログラム可能な「不感時間」が付いている10ビットPWM、最高の頻度20のkHz
- PWMの出力ステアリング・コントロール
•同期シリアル ポート（SSP）:
- SPIモード（マスターおよび奴隷）
•I2C™ （マスター・スレーブ モード）:
- I2C™のアドレス・マスク
•2つのピンでの回路内連続ProgrammingTM （ICSPTM）
PIC16F690T-I/SSの指定
| 部門 | 集積回路（IC） 埋め込まれる マイクロ制御回路 |
|
シリーズ
|
PIC 16F
|
|
中心プロセッサ
|
PIC
|
|
コア サイズ
|
8ビット
|
|
速度
|
20MHz
|
|
結合性
|
Iの² C、SPI、UART/USART
|
|
ペリフェラル
|
節電は、POR、PWM、WDT検出したり/調整
|
|
入力/出力の数
|
18
|
|
プログラム記憶容量
|
7KB （4K X 14）
|
|
プログラム記憶タイプ
|
フラッシュ
|
|
EEPROMのサイズ
|
256 x 8
|
|
RAMのサイズ
|
256 x 8
|
|
電圧-供給（Vcc/Vdd）
|
2V | 5.5V
|
|
データ変換装置
|
A/D 12x10b
|
|
発振器のタイプ
|
内部
|
|
実用温度
|
-40°C | 85°C （TA）
|
|
タイプの取付け
|
表面の台紙
|
|
パッケージ/場合
|
20-SSOP （0.209"、5.30mmの幅）
|
|
製造者装置パッケージ
|
20-SSOP
|
原物
私達の会社はプロダクトの各バッチが元の工場から来る保障し、ことを元のラベルおよび専門のテスト代理店のレポートを提供できる。
価格
私達はいろいろな引用語句チャネルを提供し、交渉の後で順序の契約に署名する。
トランザクション
コミュニケーションおよび一致の後で、私達は支払を整理するために導く。
納入サイクル
同日配達は、一般に5-12仕事日、伝染病の間に私達追う全プロセスをわずかに遅れるかもしれない。
輸送
私達はあなたの国に従って適切な交通機関モードを選ぶ。
包装
あなたとのコミュニケーションの後で、私達は商品の重量に従って商品の安全な配達を保障するために適切な包装方法を選ぶ。
